今天這篇文章我們談?wù)剬?shí)驗室用氣的相關內容。以化學合成類實驗室來說，常規將功能用房分為三大類：精密儀器實驗室、化學分析實驗室、輔助室。輔助室主要涵蓋 天平室、高溫室、純水室、氣瓶室、貯藏室、溶液配制室、暗室，也包括辦公室等這類不直接做研發或者檢測反應的地方。 >>>商務洽談，點此處，在線咨詢

實驗室氣瓶間改造：實驗室潔凈壓力管道安裝技術要求  CEIDI西遞

實驗室的用氣指的是實驗室中的各種分析儀器如氣相色譜儀、氣相色譜質譜儀、液相色譜質譜儀、原子吸收分光度計、原子熒光光度計、等離子發射光譜 儀、電感耦合等離子質譜儀等需要連續使用高純載氣和燃?xì)?。?shí)驗室用氣除不燃?xì)怏w（氮?dú)?、二氧化碳）、惰性氣體（氬氣、氦氣等）外，其他氣體具有 高壓、劇毒、氧化分解、爆炸等危險性氣體，例如易燃?xì)怏w氫氣、一氧化碳；劇毒氣體為氟氣、氯氣；助燃?xì)怏w為氧氣等。CEIDI西遞在平面設計規劃里會 依據項目的實際情況和實驗流程，單獨設置氣瓶間以存放氣瓶。當然也會安裝獨立氣瓶柜，將氣體通過管子接到各實驗室內。這就是我們說集中供氣。集中供氣能減少很多因用氣不規范帶來的安全隱患。

當然，氣瓶室設計在哪里有各種各樣的講究。比如氣相色譜室及原子吸收分析室因要用到高壓鋼瓶，最好設在就近能建鋼瓶室（方向朝北）的位置。 易燃或助燃?xì)怏w鋼瓶一定得安放在室外的鋼瓶室內，具體要求如下：

1、氣瓶要求遠離熱源、火源及可燃物倉庫。要避免陽光照射，并有良好的通風條件。鋼瓶距明火熱源10m以上，室內設有直立穩固的鐵架用于放置鋼瓶。

2、氣瓶室要用非燃或難燃材料構造，墻壁用防爆墻；安裝防爆門，門朝外開；設置泄爆窗。

3、氣瓶室內電器設備均應具備防爆功能；室內應安裝排氣扇,時刻保持良好的通風狀態；

4、氣瓶室的各氣體通過管道系統輸送至指定實驗室內，同時可通過安裝在工作臺上的使用點二級減壓器方便地調節壓力和流量。

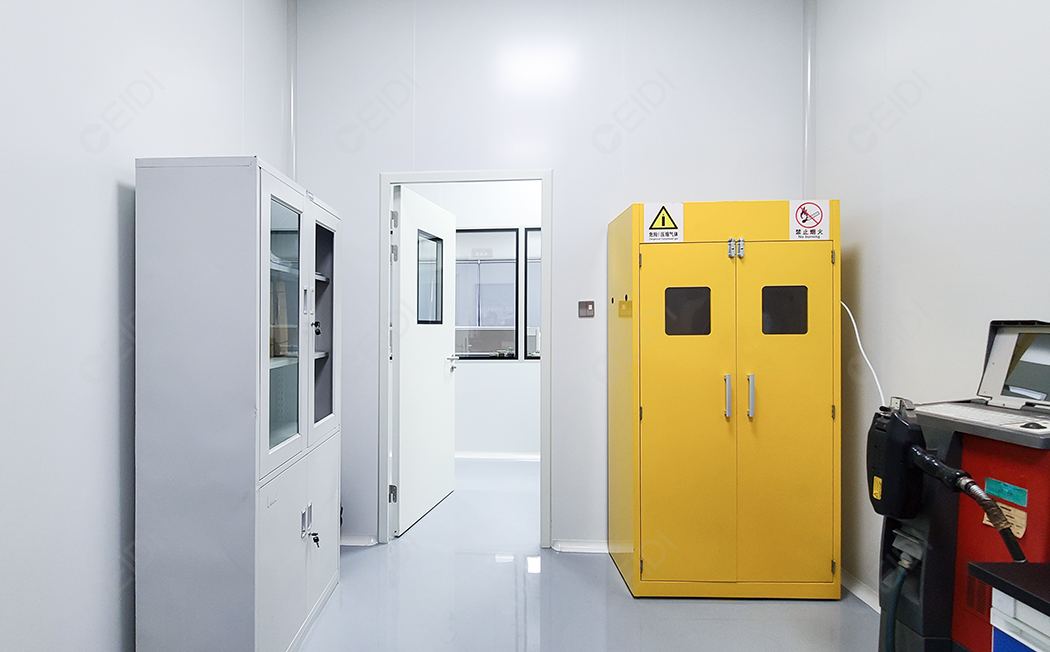

5、建設集中的氣瓶室可以節省有限的實驗室空間，使用氣瓶柜作為儲存各類危險性氣體的安全防護用品柜，能實現危險性氣體的安全穩定使用。

實驗室潔凈壓力管道安裝技術要求

1、氣瓶間

①氣瓶間應采用300mm以上鋼筋混凝土防爆墻，遮陽防曬，并安裝防爆門，泄露窗。

②室內地面應有防火花、防靜電措施；室內電氣設備應具備防爆功能。

③通風良好，室內應安裝排氣扇。

④可燃?xì)怏w鋼瓶（氫氣、乙炔）與助燃?xì)怏w（氧氣）應隔開放置。

⑤氣瓶間要設置報警系統

2、工作間

①所有管道要統籌規劃、集中布置、方便安裝、便于操作、檢修方便。

②所有工藝管道要設置切斷閥，并根據需要設置壓力表、溫度計、流量計、過濾器和減壓閥，閥門和儀表要設置在便于觀察和檢修的地方。

③可燃?xì)怏w管道要沿墻明線鋪設，方便安裝和檢修。

④使用鋼瓶氣管道的設備臺應離墻布置，且留出不小于600mm的檢修空間。

⑤氫氣管道應采用焊接連接，不能采用螺紋連接和使用閘閥。

⑥供氣系統采用二級減壓方式進行供氣，氣體由15Mpa減到1.5Mpa后再輸入到各實驗室。

當然，氣瓶室只是實驗室建設中的一個基礎環節，整體設計依托于設計單位的經驗和設計師對各類規范的熟悉程度。為了在實驗室建設中少走彎路， 避免花費過多的時間、人力和物力，很多實驗室使用方會找到CEIDI西遞深入合作。CEIDI西遞專業潔凈工程EPC集成服務商的身份，無論是對項目設計也好 ，還是裝修建設、室內專業系統建設、工程維保等環節來說，都是更恰當?shù)倪x擇。
